ivalO kirjutas:Meeskonnabaraki kirjeldus suurtükiväe laagris:

1. Barakk - Ühekordne puust ehitus, kivist aluspostide peal, väljastpoolt laudadega vooderdatud sõrestik seintega, puust põrandaga, ilma laeta, pilpa katusega. 932,15 m2.

Pilt kirjeldusele sarnase ehitusega baraki sisemusest.
Kahjuks ei ole mulle teada, millises laagris konkreetne barakk asus aga täitsa võimalik, et ongi Jägala laagris tehtud ülesvõte (Põhja- ja Lõunalaagri barakid olid toekama ehitusega ja mitte nii "ajutised").

Kas jääkeldri varemed on veel alles Jääkeldri varemed on alles.Kohaliku metsavahi jutu järgi olid kohalikud lapsed selle pauku tehes peale sõda ära lõhkunud.Muide kelder praegu kenasti tee pealt näha,mets võeti maha.

Uscha riputatud pildil peaks olema siiski suurtükiväelaagri barakk.
Inseneriväe sõdurite barakid olid vähe teise konstruktsiooniga.
Nimelt olid barakkidel vahealed ja ainus barakk, millel lagi puudus, oli muldpõrandaga.

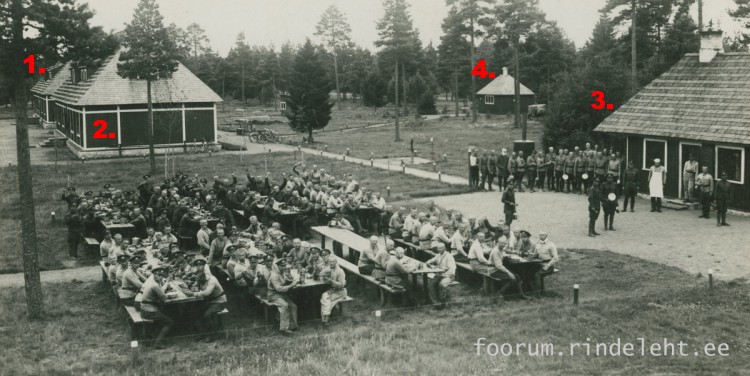

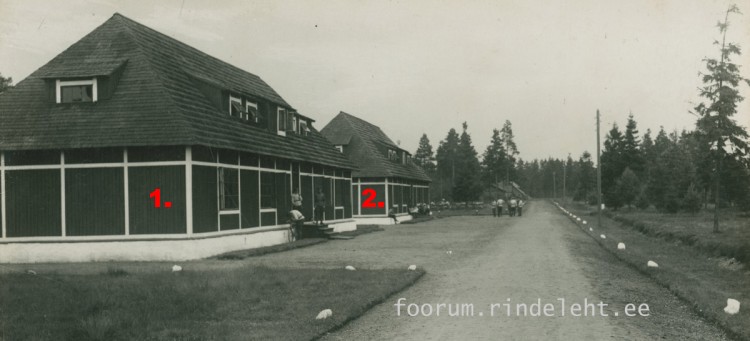

Jääkelder - ühekordne kivist ehitis, paekividest seintega, betoonist põrandaga ja raudtaladed vahel betoonist laega, sisemise betoonist jääkastiga, mullakattega. 162,34 m3 Hooned 1. ja 2. olid Sõdurite barakid - ühekordne mansardkorraga puust ehitus, alusmüür paekividest, seinad puitsõrestikust kahepoolselt laudadega löödud, põrandad ja laed puust, mansardkord laeta, pilpakatusega. -1104 m3 3. Ühisköök - ühekordne puust ehitus, alusmüür paekivist, seinad puusõrestikust, 7,4m. pikkuses osas kaheltpoolt laudadega vooderdatud ja 1,6 m. pikkuses osas vooderdamata, põrandad mullast, laeta, pliit ja küttekolded telliskividest, katus kaetud pilbastega. -134 m3
Ühiskööke oli laagris kaks.

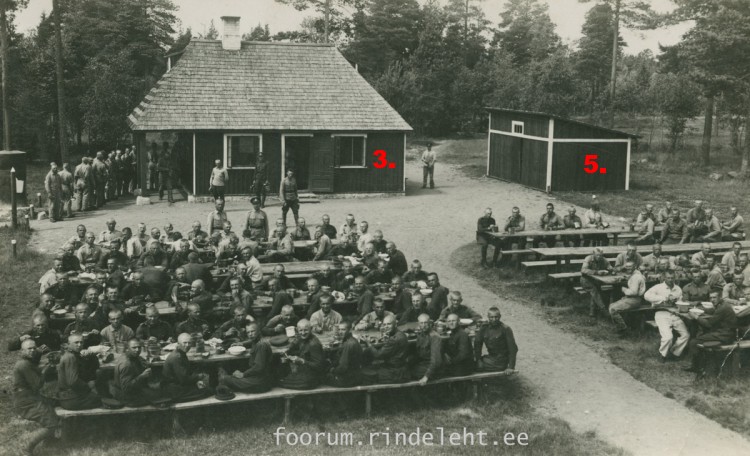

4. Pesumaja? 5. Kuur - ühekordne puust ehitus, alusmüürita, väljastpoolt laudadega vooderdatud sõrestik seintega, puust põrandaga, laeta, pilpakatusega. - 43 m3.

Need nummerdatud hoonetega pildid on asjalikud, laager hakkab vaikselt hargnema!

Proovisin selle püsiva silla asukoha alusel paika sättida ka seda ajutist silda, mida pioneerid parasjagu ehitamas on. Kasutaja traatjalg oskab kindlasti öelda, kas kaardil on rohelise täpiga märgitud õige asukoht või mitte?
Püsiva silla otsas märkisin punase ovaaliga ära ka kaks hoonet. Kahjuks on ülesvõte liiga kaugelt tehtud, et hooneid täpsemalt uurida.

sama laager ma eeldan? mingeid üldisemaid plaane seal albumis kahjuks pole

Pioneeripataljon Jägala laager

skulmars kirjutas:sama laager ma eeldan? mingeid üldisemaid plaane seal albumis kahjuks pole

On küll sama laager.

Üks ülesvõte alles värvimata barakist.
See ei ole ilmselt üks nendest kahest kõrvutiasetsevast barakist, mida siin teemas eelnevalt juba näidatud on.

Huvitav, kas see ka sama koht?

http://www.ra.ee/fotis/index.php?type=2&id=239205

Veel vana ehituskunsti.

http://www.ra.ee/fotis/index.php?type=2&id=735724
http://www.ra.ee/fotis/index.php?type=2&id=577102

Viimasel pildil dateering 1920-1923, mehed telkides.
Vaatasin arhiivi andmetel hakati hooneid rajama vist 1924. aastal.
Järgneva 16 aastaga püstitati suurtükiväelaagris 33 ja insenerilaagris 31 ehitist.
Mõned hooned 1936 aasta plaanil

Proovisin selle püsiva silla asukoha alusel paika sättida ka seda ajutist silda, mida pioneerid parasjagu ehitamas on. Kasutaja traatjalg oskab kindlasti öelda, kas kaardil on rohelise täpiga märgitud õige asukoht või mitte?
Püsiva silla otsas märkisin punase ovaaliga ära ka kaks hoonet. Kahjuks on ülesvõte liiga kaugelt tehtud, et hooneid täpsemalt uurida.
Ei oskagi kohe öelda kas oli seal rohelises alas.Proovin neid pilte näidata vanematele inimestele.Ise paneks selle koha vist ülespoole suurt silda.Peab kohapeal vaatama ja võrdlema.

Mingi komisjon laagris 1934. aastal. Kirjelduse järgi peaks olema ohvitseride elamu - ühekordne mansard korraga puust ehitus, alusmüür paekividest, seinad puusõrestikust kahelt poolt laudadega löödud, põrandad ja laed puust, pliit soojaseinaga, telliskividest, katus kaetud pilbastega.
See on ainus ohvitseride väikeelamu, millel märgitud alusmüür, teised on rajatud paekivist aluspostidele.

Hea ülesvõte sillast ja üle jõe asuvast "kemmergust" (mis hoone see tegelikult on?).
Pilt on LoCo erakogust ja postitan siia täiesti omavoliliselt, loodan et löömaks ei lähe.

Äkki on see tagumine maja Pioneerpataljoni ülema elumaja ja jõe äärde tehtud taadile mugav supelusmaja ja paadilsild?
Pioneerpataljoni ülema elumaja - ühekordne mansard korraga puust ehitus, paekivist aluspostidel kahepoolselt laudadega vooderdatud ja saepuru täidisega sõrestik seintega, puust põrandate ja puust lagedega, pliida ja soojaseinaga, pilpakatusega - 172 m3.

Edasi tulebki inventari lehel ohvitseride ühiselumaja ja kasiino!

Veel üks pilt sillast - vähe teise nurga alt.

Võrdle selle Fotise pildi tausta Uscha omaga - taust on erinev,
neid maju oleks siis nagu rohkem? Või on erinevad ajad?
Putka muidu identne.

http://www.ra.ee/fotis/index.php?type=2&id=735724
